nachdem ich das Ultimate-Rackmount-Projekt aus gewissen Gründen lange Zeit habe ruhen lassen, ist es nun von den Untoten auferstanden und zu einem - wie ich finde: ausgereiften - Produkt geworden, dessen Varianten ich euch hier kurz zeigen möchte:

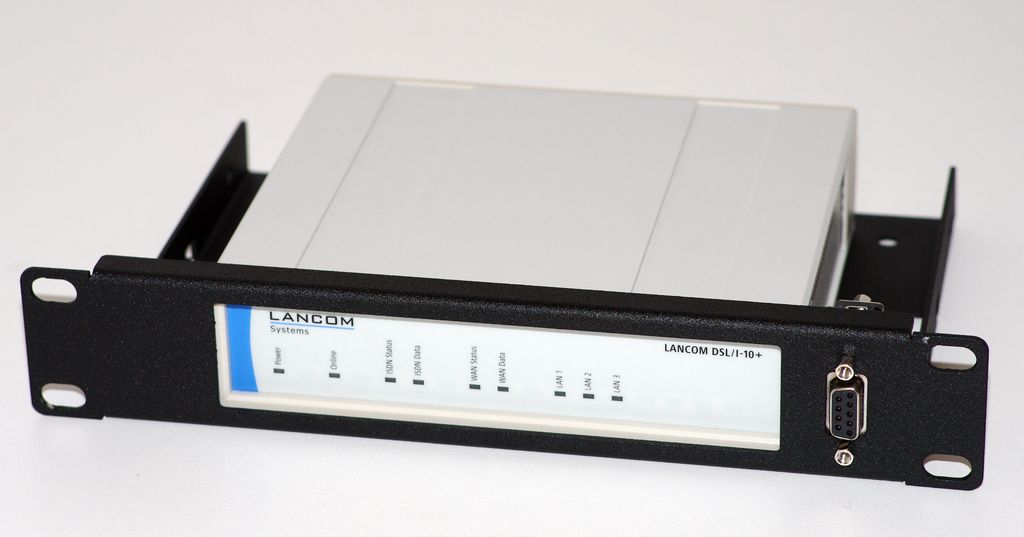

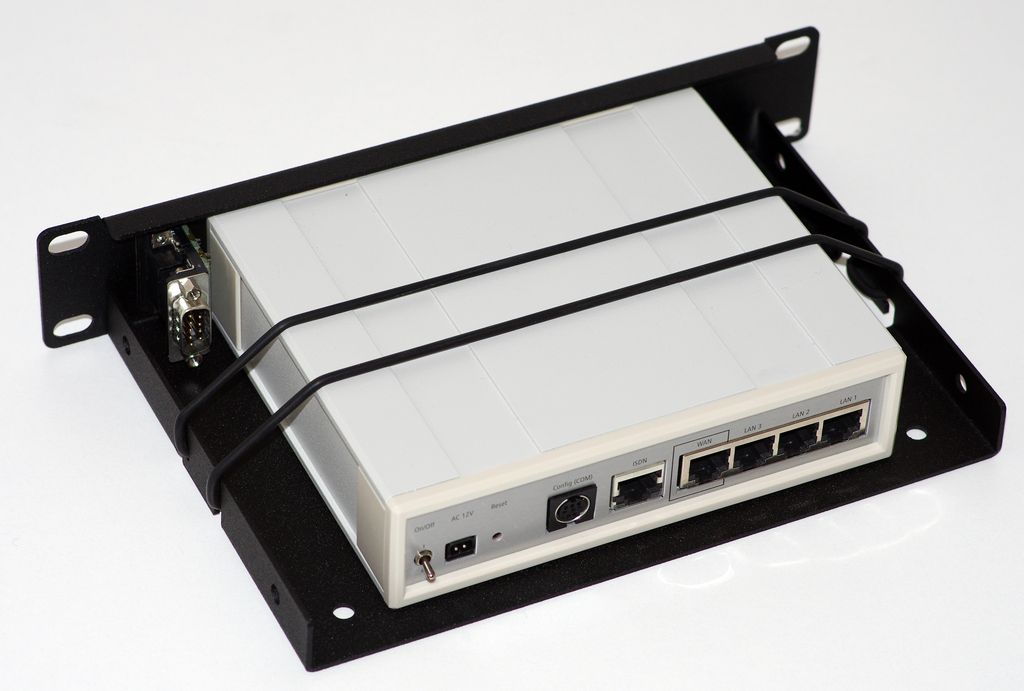

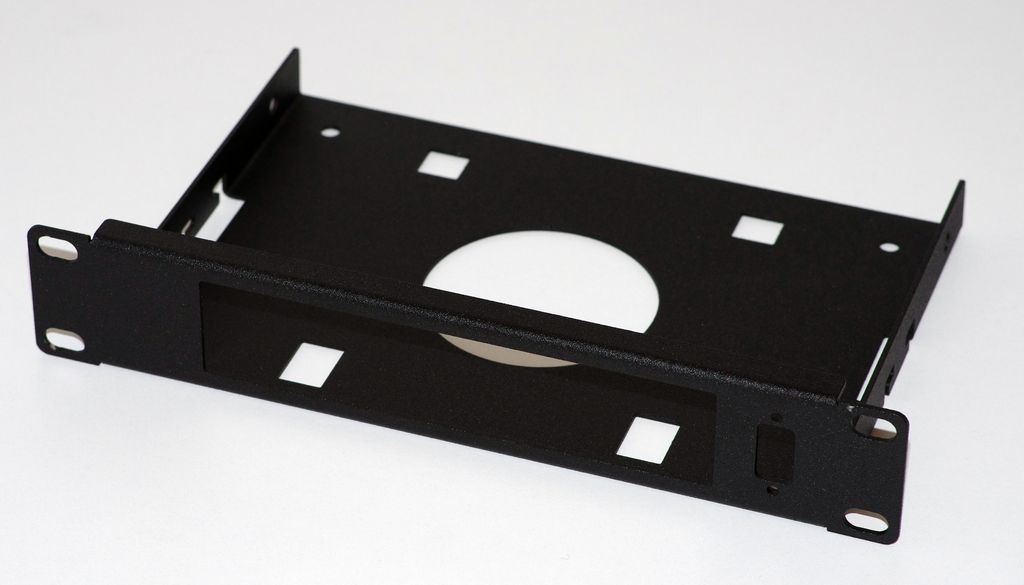

Rackmount Micro
10" Montagewanne für LANCOM 800+, DSL/10-I+ und 1611+ und ältere Router im weißen Alu-Gehäuse.
Werkzeuglose Montage mit kräftigem O-Ring, Konsolenzugang frontseitig.

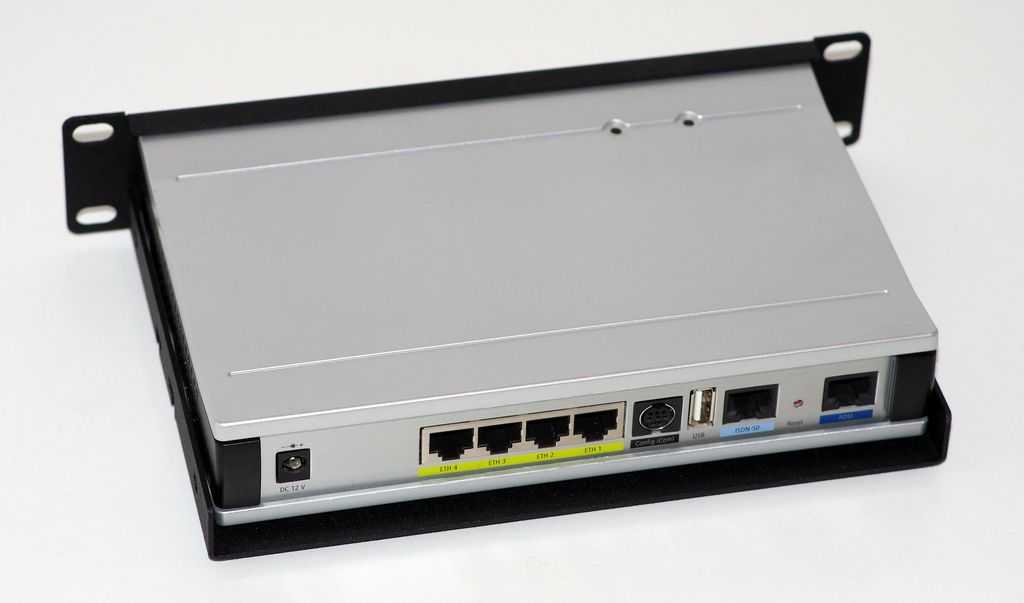

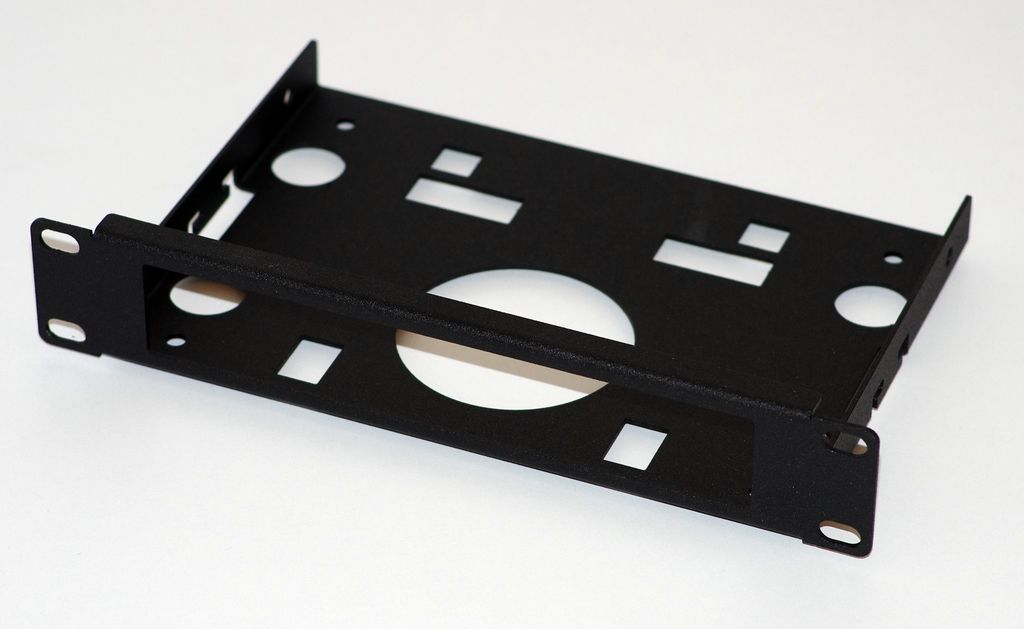

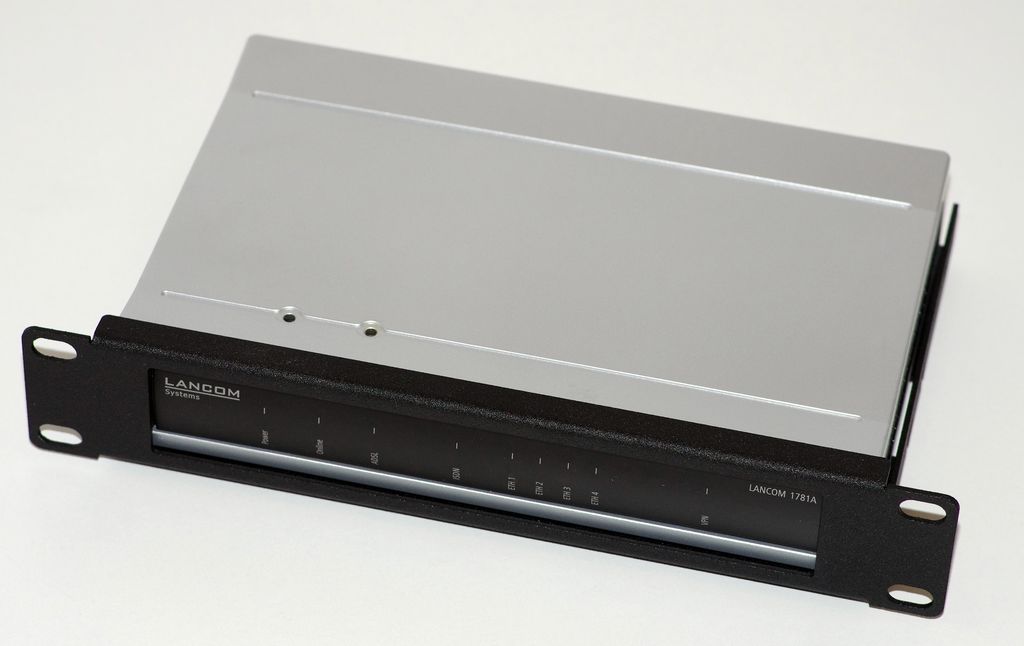

Rackmount Mini
10" Montagewanne für alle LANCOM Router und Access Points im bekannten LANCOM Kunststoff-Tischgehäuse.
Werkzeuglose Montage (Gehäuse wird einfach in die Halterung eingeklipst).

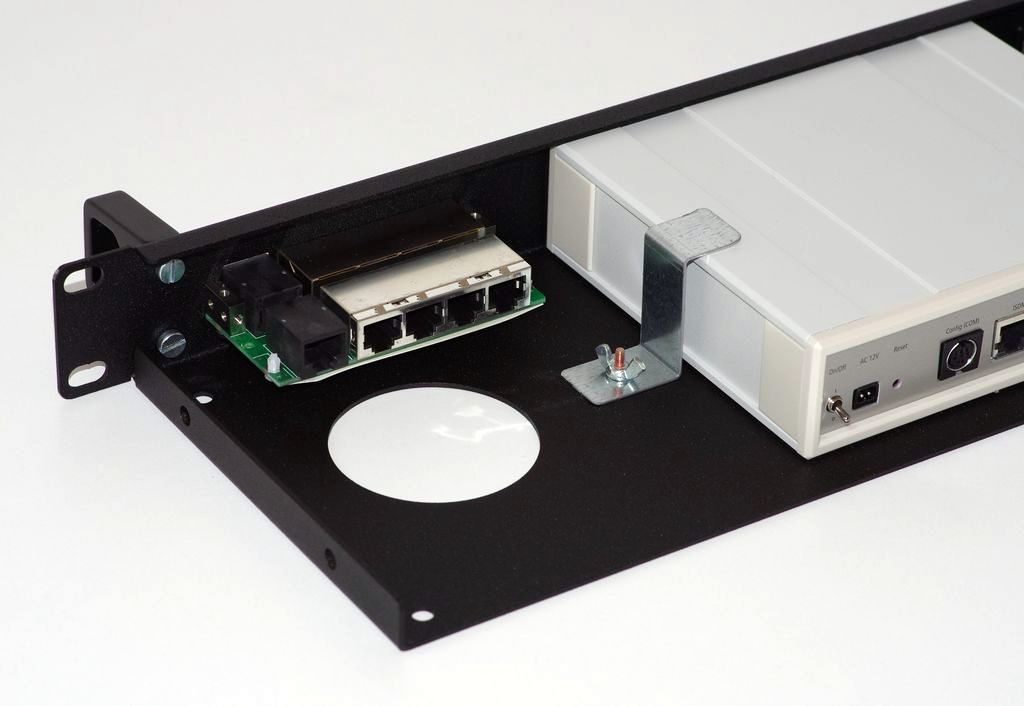

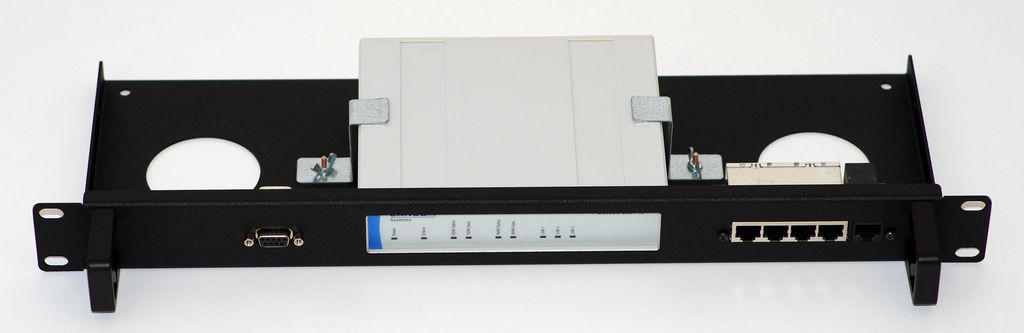

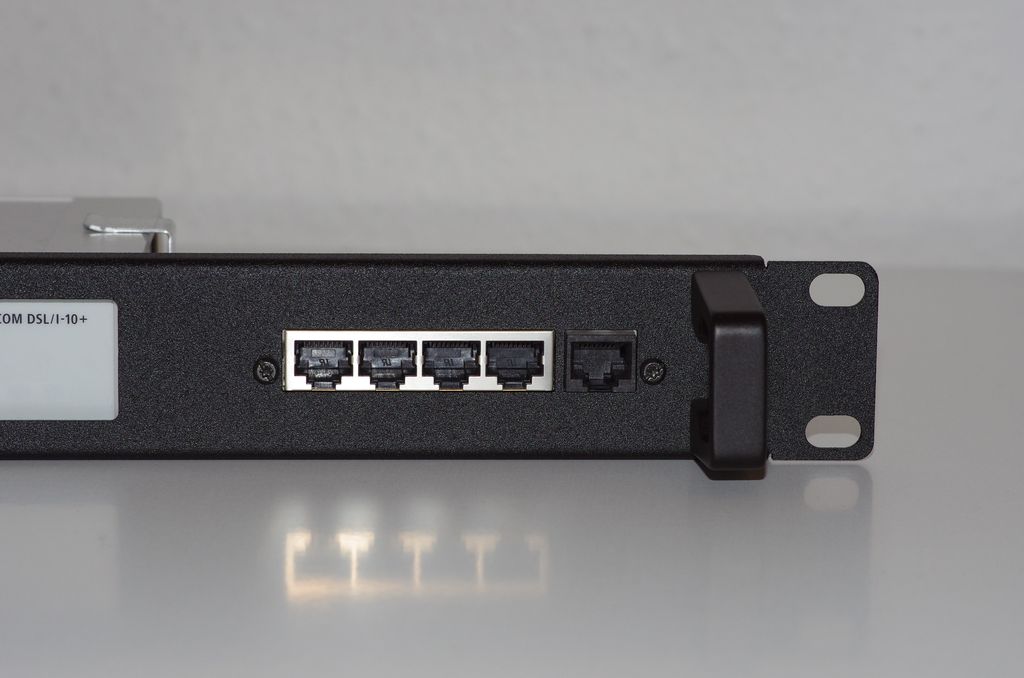

Rackmount Basic
19" Montagewanne für LANCOM 800+, DSL/10-I+ und 1611+ und ältere Router im weißen Alu-Gehäuse.

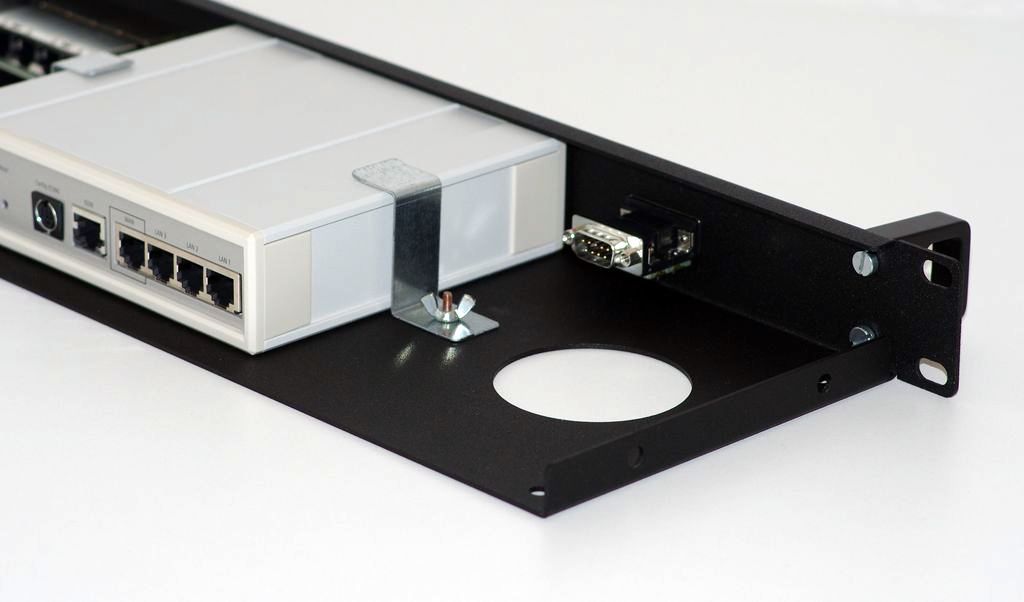

Werkzeuglose Montage über Z-Winkel mit Flügelmuttern. Alle Anschlüsse inkl. Konsolenzugang können nach vorne gepatcht werden.
Die Bedruckung der Buchsen fehlt noch - ist in 14 Tagen fertig. Rackhandles sind optionales Zubehör.

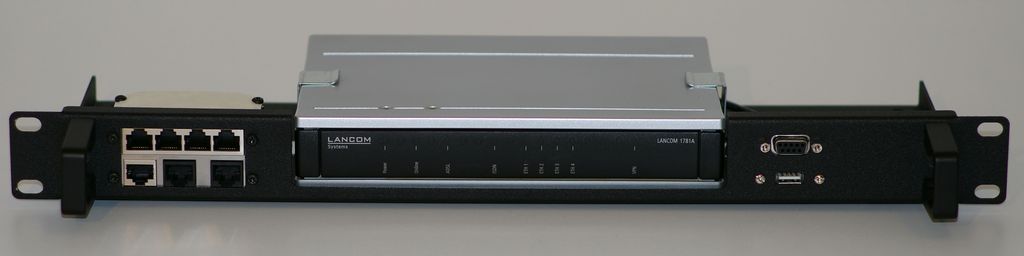

Rackmount Plus
19" Montagewanne für alle LANCOM Router und Access Points im bekannten LANCOM Kunststoff-Tischgehäuse.
Werkzeuglose Montage über Z-Winkel mit Flügelmuttern. Das Patchfeld kann für alle (!) Anschlüsse aller (!) existierenden und zukünftigen Router-Varianten bestückt werden, zudem sind USB, Konsolenzugang, Pigtails für WLAN (wer's braucht...) und vor allem Pigtails für 3G/4G (UMTS/LTE) frontseitig verfügbar. Der einzige Anschluß, der prinzipbedingt nicht nach vorne verlegt werden kann, ist ein Glasfaseranschluß über den SFP-Steckplatz - dieser kann jedoch als 1GE Kupfer-Port frontseitig gepatcht werden. Ein Einbauplatz für ein Netzteil ist ebenso vorgesehen wie Aussparungen für die DIP-Switches der LANCOM VoiP-Router. Rackhandles und Pigtails können wahlweise angebracht werden. Die Front bietet noch ausreichend freien Platz für zukünftige Erweiterungen und zum Aufdruck von Firmenlogos.
Das Patchfeld kann flexibel mit folgenden Varianten bestückt werden:

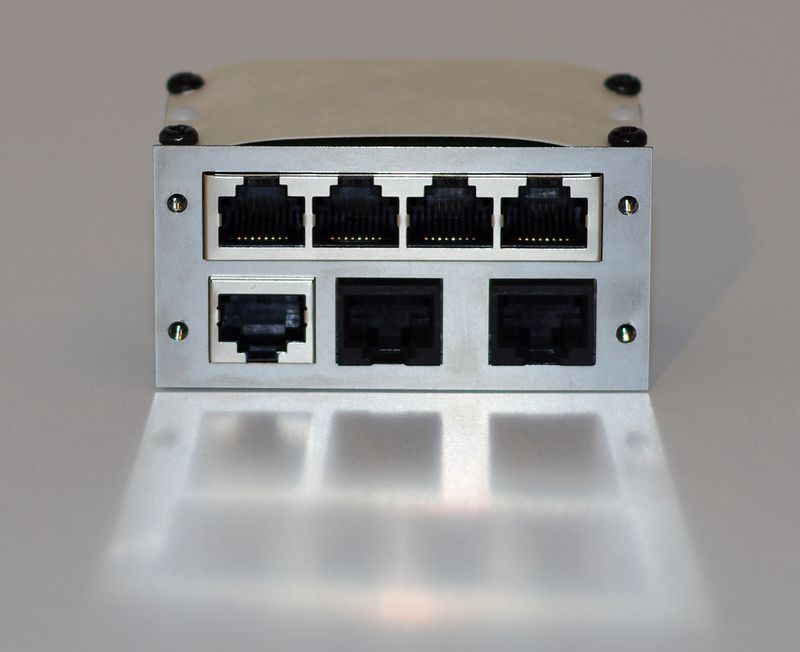

generische Variante für alle Geräte der 1781-Serie sowie 1711(+), 1721(+), 821(+), 1751, 1811x, 1821x, 831A, 1631E, WLC-4006 usw.
(obere Reihe: LAN 1 - 4; untere Reihe v.li.n.re.: WAN, ISDN, xDSL)
spezielle Varianten für (in der Reihenfolge der Bilder) 1722, 1723/1823 und 1724 VoIP.

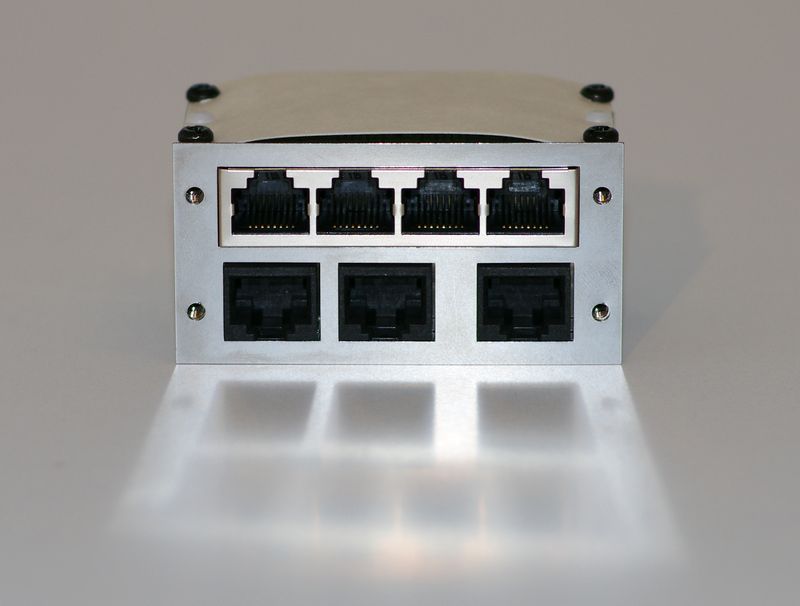

1722: obere Reihe LAN 1 - 4; untere Reihe v.li.n.re.: ISDN1, ISDN2, ADSL

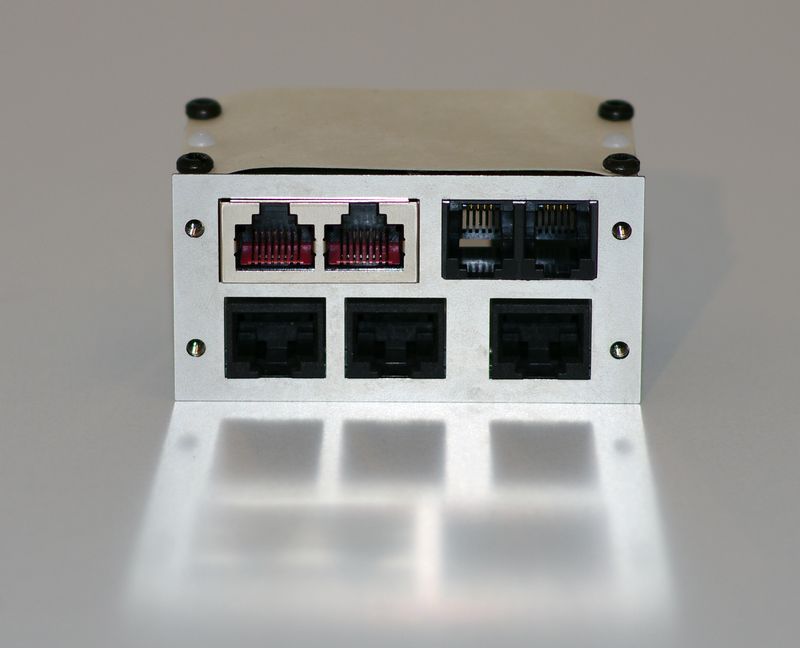

1x23: obere Reihe LAN 1 und 2, Analog 1 und 2; untere Reihe v.li.n.re.: ISDN1, ISDN2, ADSL

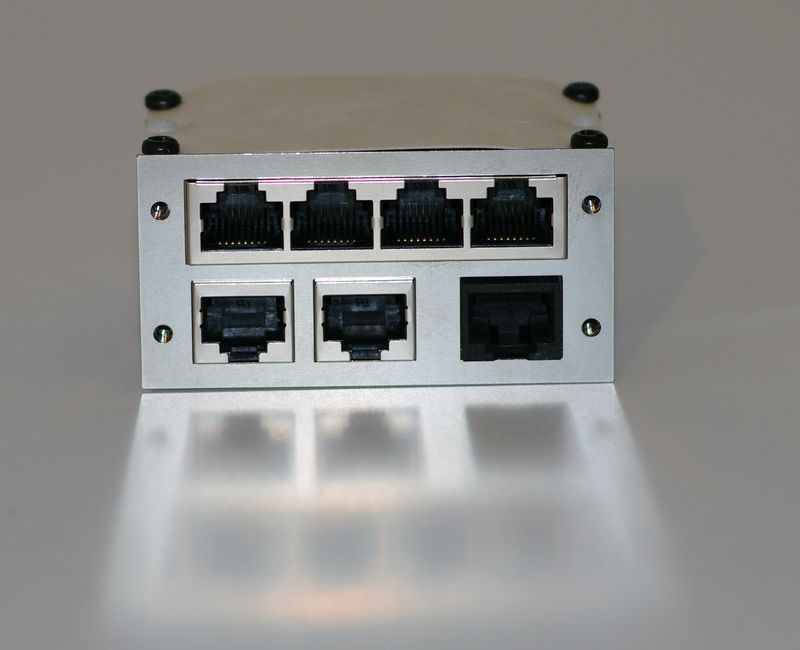

1724: obere Reihe ISDN 1 - 4; untere Reihe v.li.n.re.: LAN 1, LAN 2, ADSL
Optionen (tw. für mehrere Rackmount-Varianten zutreffend)

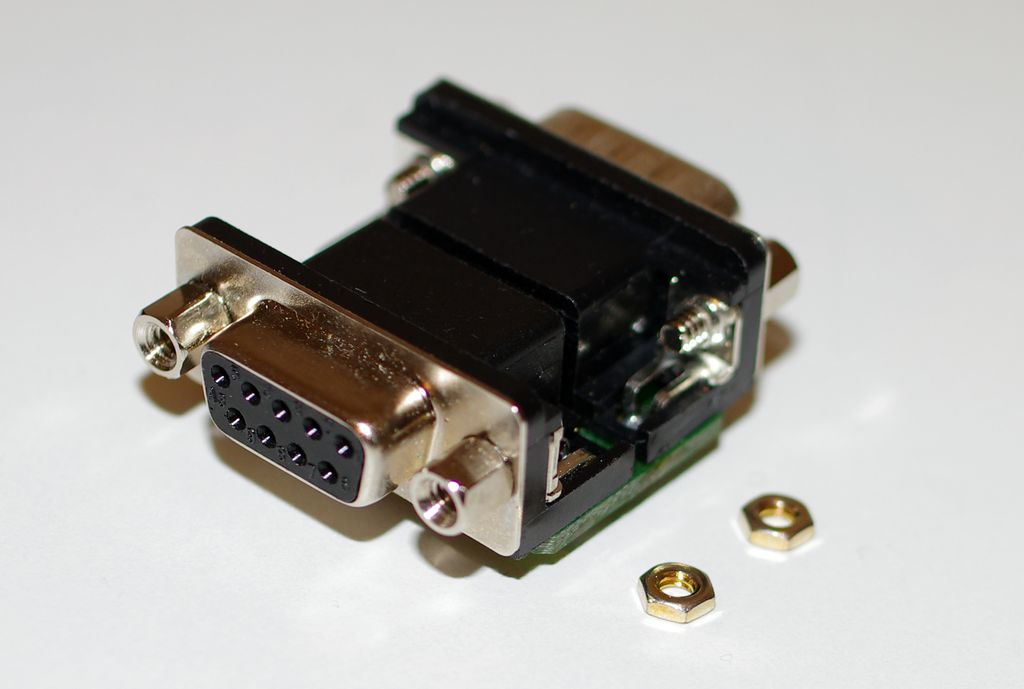

Opt01 - Anschluß für seriell Konsole: dem Standardlieferumfang aller Rackmounts liegen 2 Muttern mit UNC40-4 Gewinde bei. Damit kann das serielle Konfigurationskabel direkt hinter die Frontblende montiert werden - ideal für gelegentliche Anwendung. Für Festverkabelung (mit angeschraubten Kabeln) z.B. Anwendungen mit COMport-Server steht optional gegen geringen Aufpreis ein Adapter Sub-D9 männl. auf weibl. zur Verfügung.

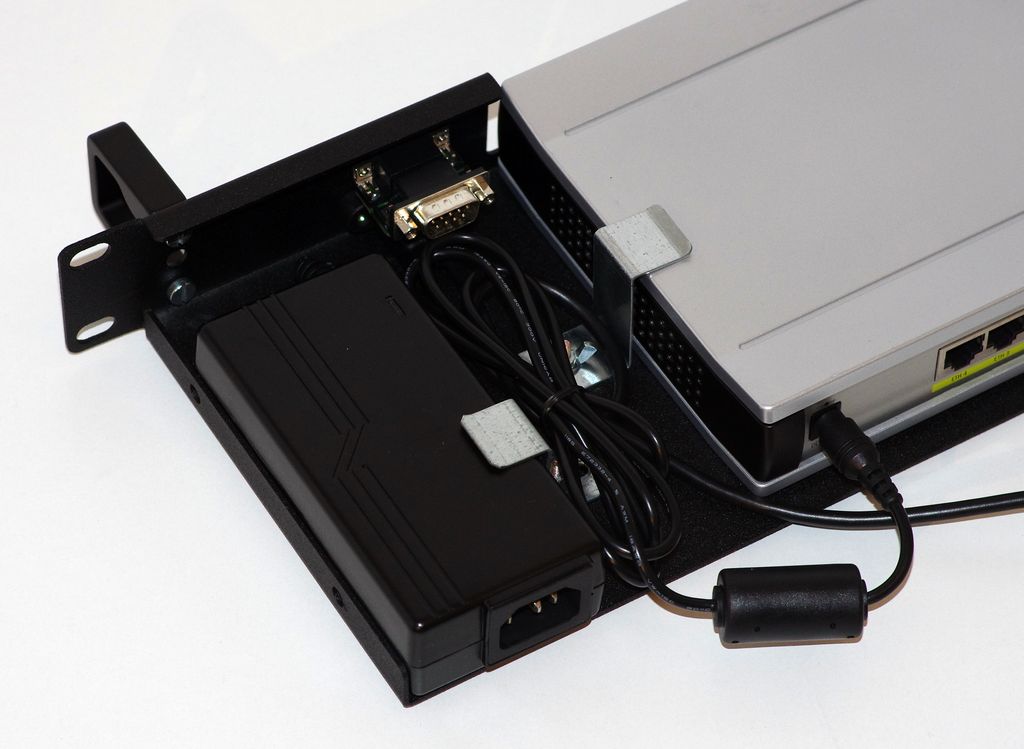

Opt02 - Netzteil und -Befestigung: optional erhältlicher Befestigungssatz (passender Z-Winkel + Flügelmutter, Bolzen ist bereits auf jedem Rackmount vorhanden) zur Unterbringung eines Netzteiles. Passende Netzteile können ggf. mitgeliefert werden, auch mit Bajonettverriegelung für 1781-Serie.

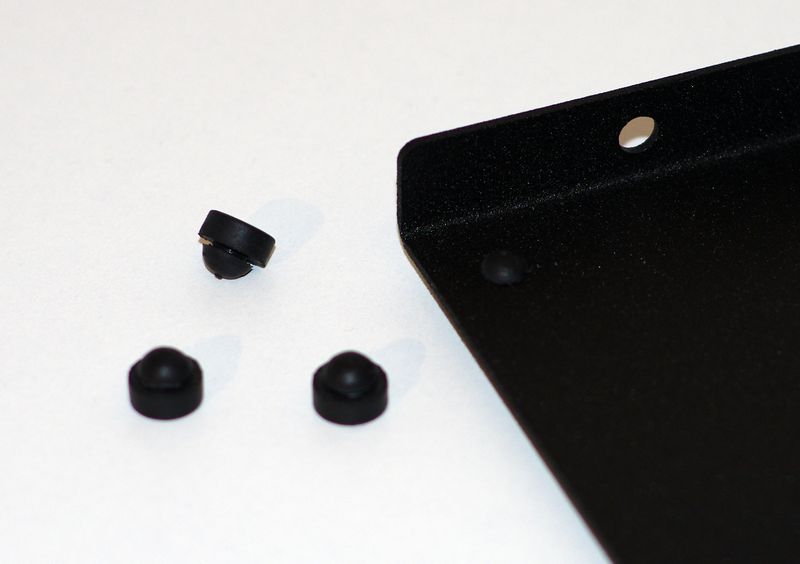

Opt03 - Gummifüße - zum Schutz weiterer Rackgeräte vor Kratzern befinden sich 4 Löcher an der Unterseite, die mit passenden Gummifüßen bestückt werden können. Sinnvoll bei empfindlichen Geräten unterhalb des LANCOM Rackmounts, da die Füße des LANCOM Kunststoffgehäuses prinzipbedingt leicht überstehen.

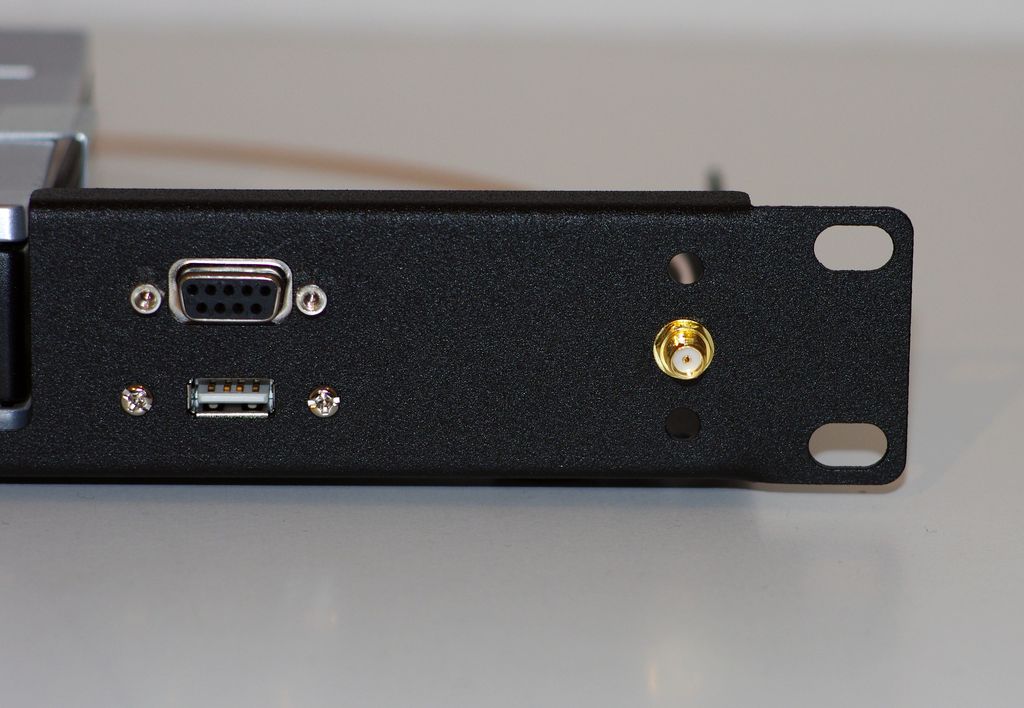

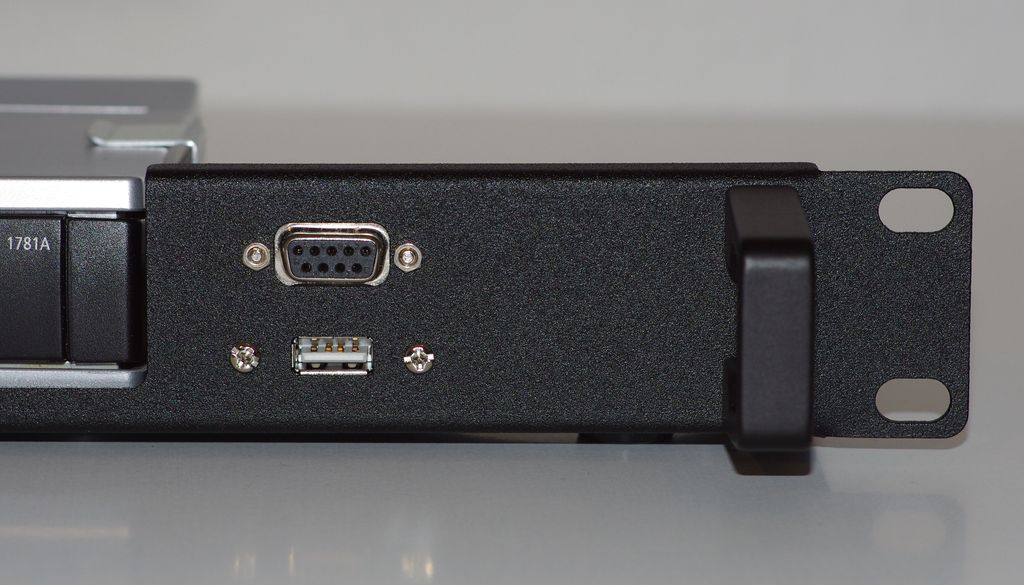

Opt04 - Einbauplatz für Rackhandles ODER Anschlüsse für 3G/4G bzw. WLAN.
Rackhandles und Pigtails optional erhältlich.
Die Rackmounts sind über mich erhältlich. Die Auslieferung erfolgt kundenspezifisch in einem Build-to-Order Prozess.

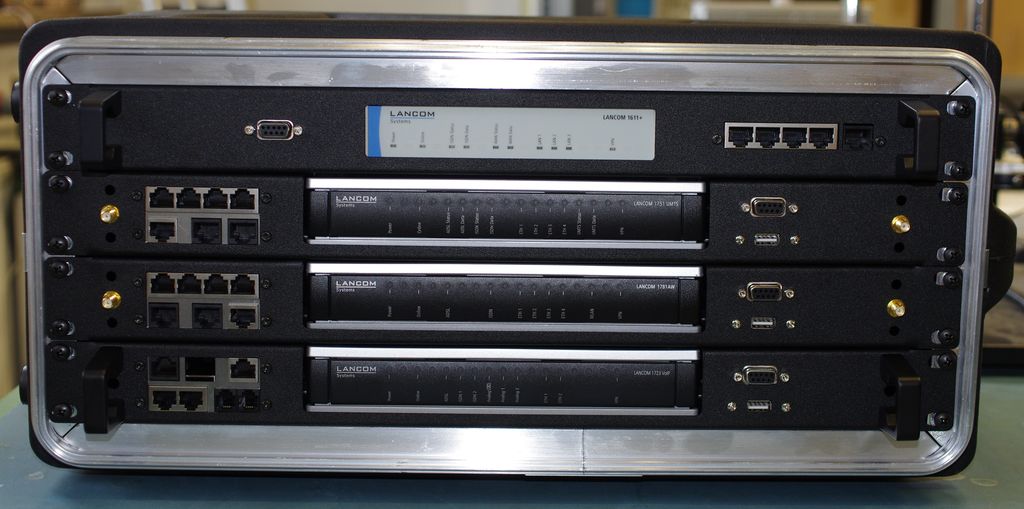

Ein Demo-Rack mit einem Rackmount Basic und drei Rackmount Plus in verschiedenen Geräte- bzw. Ausbauvarianten ist derzeit und bis Anfang Dezember auf der LANCOM Roadshow "LANupdate" zu sehen. Anregungen und Rückmeldungen sind jederzeit willkommen.
Viele Grüße
Martin
P.S.: 10" = 25,4cm / 19" = 48,26cm

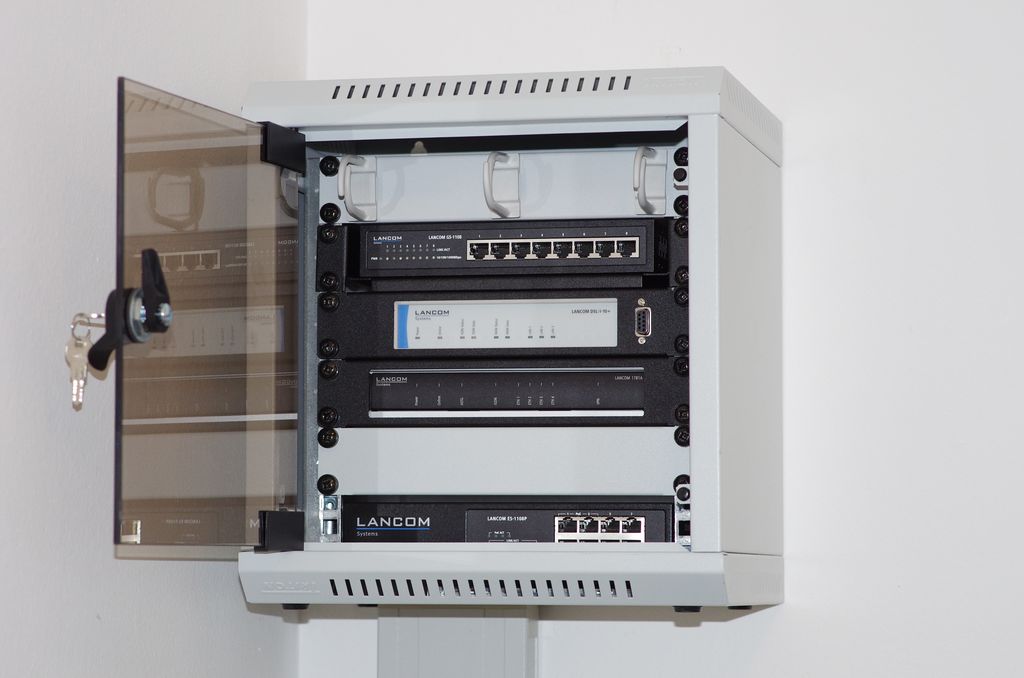

Im Bild liegt der GS-1108 aber auf einem stinknormalen 9,5" Rackboden, siehe Vergrößerung.
